SiBa가{0}}현대 캐스팅 분야의 판도를 바꾸는 이유는 무엇일까요?

주조 산업에서는 완벽한 주조를 추구하는 일이 결코 멈추지 않습니다. 모든 파운드리 관리자는 일관되지 않은 흑연 구조, 냉각 경향, 복잡한 부품의 단면 민감도에 항상 존재하는 위험 등 좌절감을 알고 있습니다. 수십 년 동안 전통적인 페로실리콘(FeSi) 접종제가 업계 표준으로 사용되었습니다. 그러나 주조 요구 사항이 더욱 까다로워지면서 한 가지 질문이 점점 더 대두되고 있습니다.시바현대 캐스팅의{0}}획기적 변화?

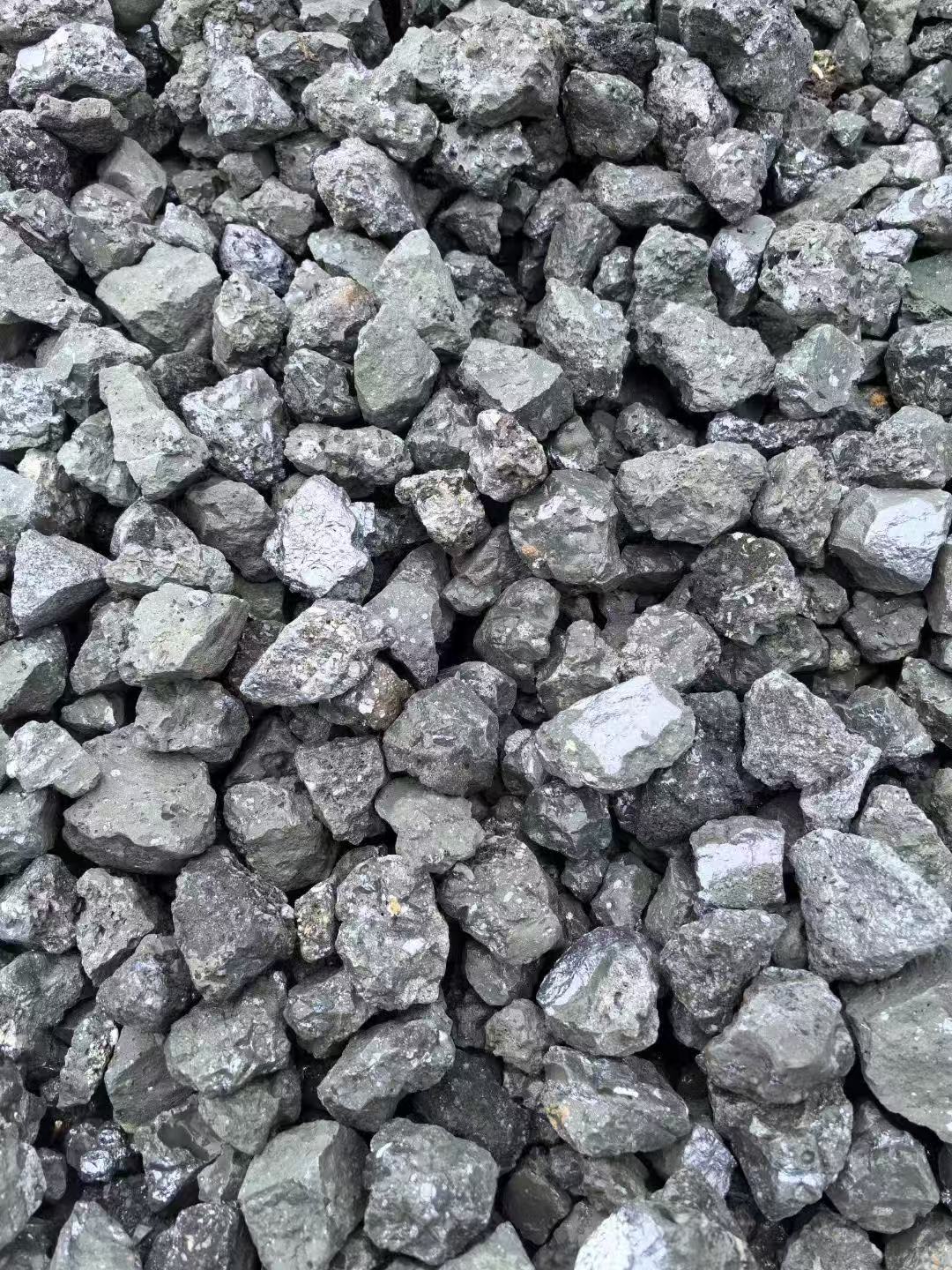

실리콘바륨 접종제일반적으로 SiBa라고 불리는 합금철은 실리콘과 바륨 분말의 혼합물을 고온에서 제련하여 생산되는 특수 합금철입니다. 효과를 위해 주로 칼슘과 알루미늄에 의존하는 표준 페로실리콘 접종제와는 달리,시바우수한 성능을 제공하기 위해 바륨의 고유한 특성을 활용합니다.

일반적인 SiBa 구성은 실리콘 65~72%, 바륨 1~6%, 칼슘 1~2% 및 미량의 알루미늄으로 구성됩니다. 일부 변형에는 더 높은 바륨 농도가 포함되어 있으며 특수 제강 응용 분야의 경우 10~35%에 이릅니다. 이 화학은 우연이 아닙니다.{10}}용철의 핵 생성 및 흑연화에 대해 신중하게 설계된 접근 방식을 나타냅니다.

언제 무슨 일이 일어나는가시바쇳물을 만난다? 답은 핵생성 물리학에 있습니다. 바륨은 용철의 과냉각도를 크게 감소시켜 신속한 흑연 침전을 촉진합니다. 이는 탄화물 형성이 적고 백철 경향이 크게 감소함을 의미합니다.-이는 복잡하고 얇은 벽으로 구성된 부품을 생산하는 주조소에 중요한 이점입니다.-

숫자는 흥미로운 이야기를 말해줍니다. 연구에 따르면시바접종제는 흑연 형태를 개선하면서 결절 수를 극적으로 증가시킬 수 있습니다. 대형-단면 연성주철 주조에서 SiBa-처리된 철은 우수한 구상화성과 정제된 흑연 구조를 나타냅니다. 그 결과 기계적 특성이 강화되고 기계 가공성이 뛰어난 주물이 탄생했습니다.

아마도 SiBa의 가장 유명한 특징은 탁월한 경기 침체 방지 능력일 것입니다. 전통적인 FeSi 접종제는 첨가 후 거의 즉시 효율성을 잃기 시작합니다. SiBa는 다르게 행동합니다.

기존 페로실리콘 대비 최대 2배의 부패 저항성을 갖고 있으며,시바치료 후 약 5~8분간 접종 효과가 유지됩니다. 이 확장된 창은 주입 시간이 길거나 게이팅 시스템이 복잡한 주조 공장에 매우 귀중한 것으로 입증되었습니다. 실제적인 의미는 무엇입니까? 타설 지연에 관계없이 첫 번째 주조부터 마지막 ​​주조까지 보다 일관된 미세 구조.

현명한 파운드리 관리자는 야금과 마진을 모두 관찰합니다.시바두 가지 모두를 제공합니다.

투여량 요건은 일반적으로 0.3~0.6% 범위로, 표준 FeSi 접종제의 일반적인 0.2~1.5%보다 훨씬 낮습니다. 일부 소식통에 따르면 SiBa 추가 양은 FeSi75 요구 사항의 35~50%만큼 낮을 수 있습니다. 소비가 적다는 것은 전체 추가 비용이 낮다는 것을 의미합니다.

그러나 절감 효과는 재료비를 넘어서는 것입니다. SiBa의 낮은 융점(1300도 이하)은 최소한의 슬래그 생성으로 용융물에 신속하고 완전한 동화를 보장합니다. 슬래그가 적다는 것은 철이 더 깨끗해지고, 내화 마모가 줄어들며, 용광로 유지 관리에 소요되는 시간이 줄어든다는 것을 의미합니다.

가변 단면 두께는 주조 설계에 있어 지속적인 과제를 제시합니다. 얇은 부분은 빠르게 냉각되어 냉기가 발생할 위험이 있습니다. 두꺼운 부분은 천천히 냉각되어 잠재적으로 거친 흑연 구조가 형성됩니다. SiBa는 이 딜레마를 직접적으로 해결합니다.

접종제는 다양한 단면 크기에 걸쳐 놀라운 효과를 보여 복잡한 주조물 전반에 걸쳐 균일성을 향상시킵니다. 대형-단면 연성철에 대한 연구에 따르면 SiBa는 상당한 벽 두께에서도 성능을 유지하고 주조 전체에 걸쳐 일관된 기계적 특성을 제공한다는 사실이 확인되었습니다.

SiBa는 집을 어디에서 찾나요? 자동차 산업이 의존하는시바일관되고-강도가 높은 구조 구성요소를 위한 것입니다. 풍력 장비 제조업체는 내부 무결성이 협상 불가능한 대규모 연성 철 주조에 대해 SiBa를 지정합니다.- 일반 산업 기계는 가공성이 향상되고 불량률이 감소하는 이점을 누리고 있습니다.

회주철 응용 분야의 경우 SiBa는 "A"형 흑연 형성을 촉진합니다.-최적의 기계적 특성을 위해 선호되는 흑연 형태입니다. 연성철에서는 결절 수를 늘리고 구형도를 향상시키며 흑연 분포를 개선합니다.

실리콘-바륨의 다양성은 주조 공장을 넘어 확장됩니다. 제강 작업에서 SiBa는 칼슘-실리콘 합금에 비해 우수한 탈인 기능을 갖춘 매우 효과적인 탈산제 역할을 합니다.

SiBa를 강철에 첨가하면 비금속 개재물의 성질과 분포 특성이 근본적으로 변경됩니다.- 결과는? 고온 및 저온 범위 모두에서 가소성과 인성이 향상되었습니다. 겨울-내구성이나 충격 저항이 필요한 응용 분야의 경우 FeSiBa는 측정 가능한 개선 사항을 제공합니다.

페로실리콘 접종제가 약 80%의 시장 점유율을 유지하고 있음에도 불구하고 그 궤적은 분명합니다. 고성능-주물을 요구하는 산업은 접종 기술의 급속한 혁신을 주도하고 있습니다. 더 높은 순도, 최적화된 입자 크기 분포 및 기능화된 접종제를 향한 움직임은 SiBa와 같은 고급 제품을 선호합니다.

새로운 추세에는 특수 용도를 위해 바륨과 희토류 원소, 스트론튬 또는 비스무트를 결합한 복합 접종제가 포함됩니다. 이러한 개발로 인해 응고 구조와 기계적 특성에 대한 더 큰 제어가 가능해졌습니다.

옳은 선택시바제품은 여러 변수에 주의가 필요합니다. 입자 크기 선택은 접종 방법과 일치해야 합니다. 즉, 인-몰드 접종의 경우 0~0.25mm, 스트림 접종의 경우 0.2~1mm, 레이들 접종의 경우 1~3mm 또는 3~8mm, 퍼니스 추가의 경우 8~15mm입니다.

바륨 함량 선택은 응용 분야별 특성에 따라 달라집니다. 낮은 등급의 바륨(2~6%)은 일반적으로 표준 주조 응용 분야에 사용되는 반면, 높은 등급의 바륨 합금(10~35%)은 까다로운 제강 요구 사항을 대상으로 합니다.

그래서, 무엇이 만드는가?시바판도를-바꾸는 사람이요? 이는 우수한 야금 성능과 실질적인 경제적 이점을 결합합니다. 첨가율 감소, 효율성 창 확장, 단면 균일성 개선, 기계적 특성 향상-이 모두 사려 깊은 합금 설계를 통해 제공됩니다.
